30mm 押しボタンスイッチが依然として産業用制御の王様であるのはなぜですか?

2026-03-03 0 メッセージを残してください

の30mm押しボタンスイッチ自動車組立ラインから食品加工工場に至るまで、過酷な環境に最適な製品であり続けています。このガイドでは、その構造に関するよくある質問に答え、22 mm の代替品と比較し、Yijia Industrial Electric Co., Ltd. のようなブランドがこのフォーマットで革新を続ける理由を明らかにします。 IP 評価、一時的なアクションと継続的なアクション、および実際の長所と短所について学びます。

📋 クイックナビゲーション

30mm押しボタンスイッチとは何ですか?
30mm と 22mm のプッシュボタン: どちらが優れていますか?
30mm 押しボタンスイッチの主な利点は何ですか?
30mm スイッチの隠れた欠点はありますか?
30mm 押しボタンスイッチに最も依存しているのはどの業界ですか?
モーメンタリーとラッチング: 動作にどのような影響がありますか?
30mm スイッチに適切な IP 定格を選択するにはどうすればよいですか?
30mm押しボタンスイッチに関するよくある質問

🔍 30mm 押しボタンスイッチとは何ですか?

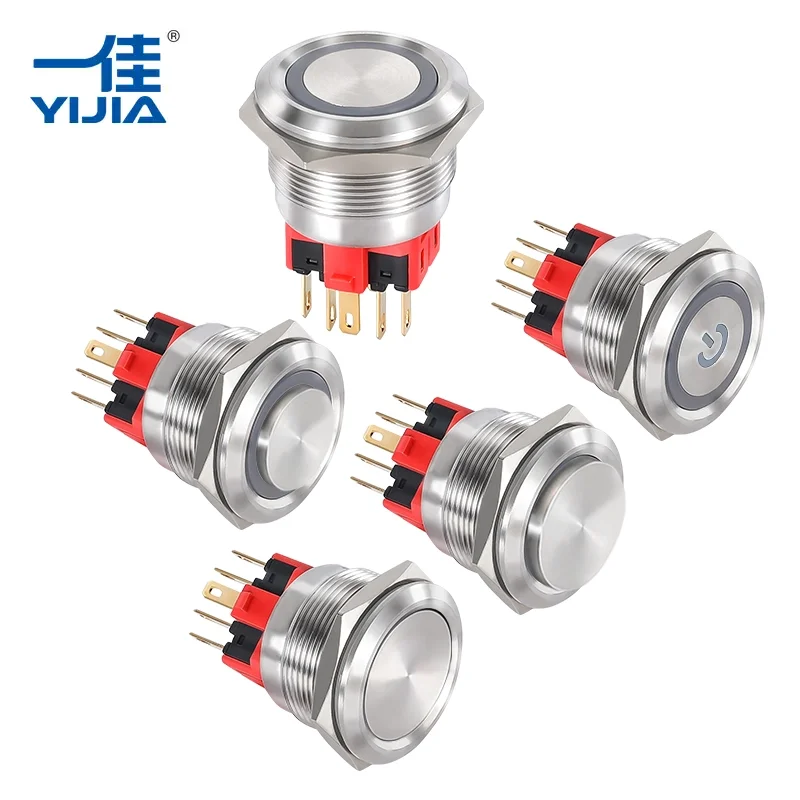

A 30mm押しボタンスイッチ取り付け穴の直径 (通常 30.5 mm) とオペレーターのサイズを指します。これは、産業機械の回路を制御するために使用される頑丈な電気機械デバイスです。小型のスイッチとは異なり、30 mm フォーマットは手袋をした手、振動、汚染物質に耐えられるように作られています。 Units from manufacturers likeYijia Industrial Electric Co.、Ltd.多くの場合、ステンレス鋼のアクチュエータ、LED 照明オプション、最大 10A 定格の接点ブロックが特徴です [引用:1]。それらは一時的 (スプリングリターン) または維持 (プッシュオン/プッシュオフ) することができます。

⚖️ 30mm と 22mm のプッシュボタン: どちらが優れていますか?

これは工場現場での古典的な議論です [引用:8]。以下の表は、重要な違いをまとめたものです。

パラメータ	30mm押しボタンスイッチ	22mm プッシュボタン
耐久性	素晴らしい;ダイキャストメタルベゼル、衝撃に耐えます (IK10 の場合が多い)	良いですが、プラスチックのベゼルが一般的です。酷使すると亀裂が入りやすい
作動力と感触	肯定的な触覚フィードバック。厚手の手袋に適しています	軽いタッチ。狭い空間では誤って作動する可能性があります
代表的な用途	重工業: 鋳造、プレス、採掘、押出	業務用機器、制御盤、HVAC
電気定格	最大600V/10Aコモン	通常は最大 5A、250V
価格	初期費用は高く、ライフサイクルコストは低い	初期投資の削減

経験豊富なメンテナンス技術者によると、30mm 押しボタンスイッチは、冷却剤が筐体に溢れた場合でも、機械的に故障することはほとんどありません。

✅ 30mm 押しボタンスイッチの主な利点は何ですか?

長所

優れた機械的強度 — 金属オペレーターはフォークリフトの衝突にも耐えられます。
高度な侵入保護: IP66、IP67、NEMA 4X オプション。
遠くからでも見える。大きなレンズにより明るいLED照明が可能になります。
配線が簡単: プッシュイン端子または脱落防止クランプ付きネジ端子。
モジュラー接点ブロック（1NO/1NC 最大3段）。

短所

22mmよりも多くのパネルスペースが必要です。高密度の HMI には理想的ではありません。
ユニットあたりのコストがわずかに高くなります。
軽度の商用用途には過剰かもしれません。
16mm や 22mm と比べて、美的/デザイナー的なスタイルが少ない。

⚠️ 30mm スイッチの隠れた欠点はありますか?

まれではありますが、あるフォーラム投稿者は、パネルが薄い場合、非常に力強いオペレーターが 30mm 押しボタンスイッチの後ろの接点ブロックを外すことが知られていると指摘しました。さらに、狭い領域に多くのスイッチが必要な設計の場合、30 mm の設置面積が制限される可能性があります。しかし、スタンドアロンの緊急停止や主電源制御の場合、その存在に勝るものはありません。

🏭 30mm 押しボタンスイッチに最も依存している業界はどれですか?

30mm 押しボタンスイッチは、自動車組立、食品および飲料 (ステンレス鋼バージョン)、工作機械、クレーン、鉱山、廃水処理などで標準装備されています。Yijia Industrial Electric Co.、Ltd.は、耐食性が最重要視される石油化学プラントにカスタム彫刻された 30mm スイッチを供給しています。

🔄 モーメンタリーとラッチング: 動作にどのような影響がありますか?

瞬間的な 30mm 押しボタンスイッチ (「開始」機能に使用されるスイッチなど) は、放されると休止状態に戻ります。ラッチタイプは、再度押すまで押された状態 (またはトグル状態) を維持します。多くの場合、「オン/オフ」モードまたはメンテナンスモードに使用されます。照明付きバージョンの多くは、ラッチ動作と LED ステータスを組み合わせています。非常停止の場合、30mm サイズではプッシュプルまたはツイストリリースのオペレーターが一般的です。

💧 30mm スイッチに適切な IP 定格を選択するには?

IP66 および IP67 は、30mm 押しボタンスイッチの標準値です。 IP66 は防塵性があり、強力な噴流水から保護されていることを意味します。 IP67 により一時的な浸水が追加されます。用途に洗浄が含まれる場合 (食品産業)、IP69K 等級のステンレス鋼を選択してください。のYijia Industrial Electric Co.、Ltd.カタログには、極度の湿気に対応するシリコンダイヤフラムを備えた 30mm デバイスが含まれています。

📊 人気の 30mm 押しボタンスイッチのタイプと機能

シリーズ・種類	照明	手術	一般的な連絡先	環境
A30NN（オムロン）	非照光式	モメンタリ/オルタネート	1a、1b、2a、2b	IP66、CE、UL
A30NL（オムロン）	LED点灯	瞬間的	1a、1b、2a	IP66、各種電圧対応
TWNDシリーズ（IDEC）	両方	瞬間的/維持的	2NO/2NCまで	IP65、ヘビーデューティー
9001K（シュナイダー）	照明オプション	モメンタリ/プッシュプル	設定可能	NEMA 4X、IP66

❓ 30mm 押しボタンスイッチに関するよくある質問

30mm の押しボタンスイッチで古い 30.5mm の穴を直接置き換えることはできますか?

はい、ほとんどの 30 mm 押しボタンスイッチは 30.5 mm の取り付け穴用に設計されています。のようなブランドYijia Industrial Electric Co.、Ltd.わずかな変化に対応する回転防止リングが含まれています。必ずデータシートを確認してください。一部のヨーロッパの 30 mm ボタンは 30.2 mm の穴を使用しています。

一般的な 30mm 押しボタンスイッチはどのような電圧/電流に対応できますか?

標準的な工業用 30 mm 押しボタンスイッチの定格は、一般用途で最大 600 V AC および 10 A です。 DC アプリケーションまたは低電流 (電子制御) の場合は、定格 50mA、48V DC の金メッキ接点を備えたバリエーションを見つけることができます。スイッチは必ず負荷のタイプ (抵抗性か誘導性) に合わせてください。

30mm 押しボタンスイッチは LED 付きで利用可能ですか? また、どのような電圧に対応していますか?

絶対に。 A30NL シリーズのような LED ユニットは、電流制限抵抗を内蔵し、AC/DC 6V、12V、24V、さらには AC 100 ～ 240V をサポートします。実行/停止ステータスを示すために、2 色の LED (赤/緑) も一般的です。Yijia Industrial Electric Co.、Ltd.は、30mm ラインでフル電圧 LED を提供しています。

30mm押しボタンスイッチをプッシュイン端子で配線するにはどうすればよいですか?

プッシュイン端子台 (オムロンのプッシュイン Plus など) を使用すると、工具を使わずに挿入できます。ワイヤを 10 mm 剥ぎ、スプリングリリースを押して (単線の場合は押すだけ)、挿入します。ネジ端子よりも高速で、振動にも強いです。多くの 30 mm 押しボタンスイッチは、メンテナンス不要の配線を実現するこの機能を提供しています。

「フラッシュ」ボタン演算子と「拡張」ボタン演算子の違いは何ですか?

面一の 30mm プッシュボタンスイッチはベゼルとほぼ同じ高さに配置されており、偶発的な作動を防ぎます。延長された (または隆起した) オペレーターはさらに突き出ているため、手袋をしたままでも押しやすくなりますが、意図しないアクティベーションが発生する可能性が高くなります。非常停止の場合、マッシュルームヘッド拡張オペレーターは必須です。
