YIJIA産業電気株式会社どのようにして非常停止ボタンプッシュプル ロック機構を使用して、迅速な機械のシャットダウンと信頼性の高い安全制御を提供します。
産業環境では、緊急制御装置は、予期せぬ状況が発生した場合に即座に対応する必要があります。非常停止ボタンに使用されているプッシュプルロック構造は、シンプルでありながら信頼性の高い操作プロセスを生み出すように設計されており、オペレーターは装置を迅速に停止し、さらなるリスクを防ぐことができます。
このメカニズムは、迅速な起動、明確なステータス表示、および制御されたリセット操作を組み合わせているため、製造機械から自動化システムに至るまで、一般的な安全ソリューションとなっています。
非常停止ボタンは、異常時に機械の動作を中断するように設計された安全制御部品です。通常、即時停止が必要な制御パネル、生産設備、組立ライン、産業機械に設置されています。
通常の制御スイッチとは異なり、日常の起動・停止操作には非常停止装置を使用しません。その主な目的は、オペレーターが危険な動きを止めたり、機器の損傷を防止したりする必要がある場合に、迅速に対応することです。
緊急停止が必要となる一般的な状況には次のようなものがあります。
- 予期せぬ機械の故障
- オペレーターの安全上の懸念
- 異常な動作状態
- メンテナンスの準備
- 機器の損傷の可能性
非常停止システムの有効性は、電気回路だけでなく、ボタン自体の機械設計にも依存します。

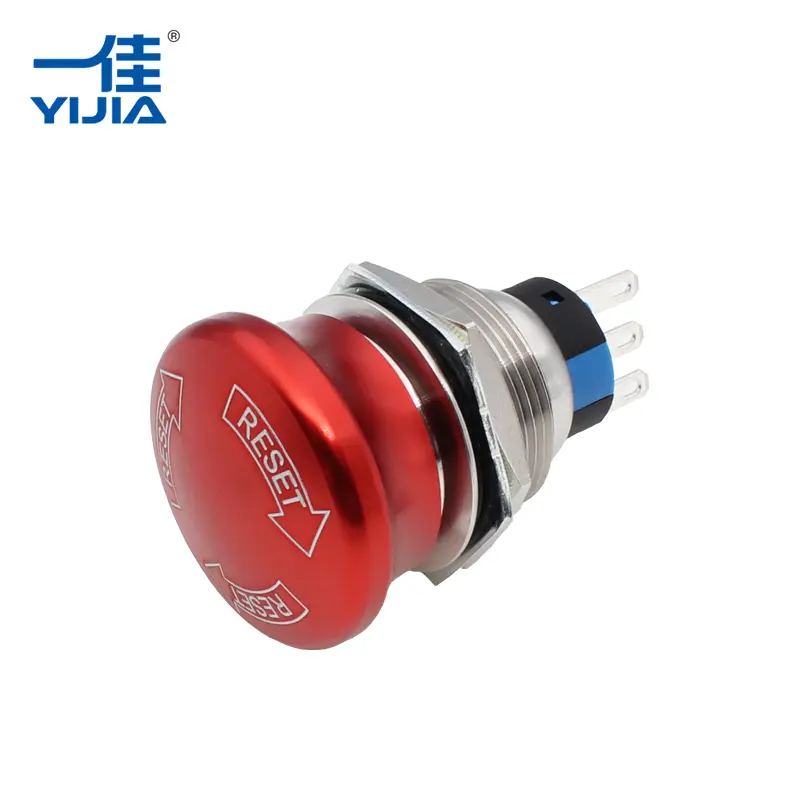

プッシュプル ロック機構は、単純な機械的な動きに基づいています。オペレーターが緊急ボタンを押すと、ボタンのヘッドが内側に移動し、作動位置にロックされます。
通常、内部構造には次のものが含まれます。
- ボタンヘッド
- ロック機構
- スプリング構造
- 接点ブロック
- リセットシステム
押したとき:
- ボタンの頭が下に移動します。
- ロック機構によりボタンが所定の位置に保持されます。
- 内部接点の電気的状態が変化します。
・接続されている機械制御回路が停止信号を受信した。
オペレータがリセット操作を実行するまで、ボタンはロックされたままになります。これにより、状況を確認する前に誤って機械の動作が回復することを防ぎます。
| 運用プロセス | 機械的動作 | 制御結果 |
| 非常ボタンを押す | ボタンが内側に移動してロックされます | 機械停止信号発生 |
| ロック位置を維持する | 内部機構がステータスを保持 | 誤った再起動を防止します |
| ボタンを外側に引く | 手動でロックを解除する | システムは通常の制御に戻ることができます |
違う非常停止ボタンアプリケーションの要件に応じて、異なるリセット方法を使用してください。プッシュプルタイプは、操作が簡単なため、最も一般的に認識されているデザインの 1 つです。
プッシュプルリセットは、緊急事態が解決された後にボタンヘッドを手動で外側に引くことによって機能します。内部機構が解放され、接点が元の状態に戻ります。
その他の一般的なリセット方法には次のものがあります。
| リセット方法 | 動作原理 | アプリケーションの特徴 |
| プッシュプルリセット | ボタンを外側に引くと解除されます | シンプルで直感的な操作 |
| ツイストリセット | ボタンの頭を回転させてロックを解除します | 偶発的なリリースを防ぐのに役立ちます |
| キーリセット | キーを使用してリリースする | 立ち入り制限エリアに最適 |
選択されるリセット方法は、機器の設計、安全要件、および動作環境によって異なります。
非ロックボタンは押された後すぐに戻る可能性があり、緊急コマンドが完了したかどうかについて混乱が生じる可能性があります。ロック構造は、視覚的かつ物理的な表示を提供することでこの問題を解決します。
ロック位置にはいくつかの利点があります。
- 緊急事態の明確な識別
- 意図しないマシン再起動の防止
- 装置の再起動前の点検が容易になります。
- オペレーターの意識の向上
産業システムでは、機械的ロック機能が電気接点と連携して動作し、より信頼性の高い安全応答を実現します。
産業用制御コンポーネントは、振動、粉塵、頻繁な使用が一般的な環境で動作することがよくあります。非常停止装置の物理的構造は、その耐用年数に直接影響します。
高品質の緊急停止ボタンは通常、機械的強度と耐衝撃性を向上させるために、ステンレス鋼などの金属オプションを含む耐久性のあるハウジング材料を使用します。
標準的なプラスチック構造と比較して、金属設計は以下を提供できます。
| デザインの特徴 | 実用的な利点 |
| 金属ハウジング | 機械的衝撃に対する優れた耐性 |
| 強化ボタン構造 | 繰り返し動作をサポート |
| 安定した接触システム | 信頼性の高い電気接続を維持します |
| 耐摩耗性素材 | 動作寿命を延長します |
これらの機能は、要求の厳しい産業用途において緊急制御コンポーネントの信頼性を維持するのに役立ちます。
ボタンの機械的な動作は、電気接点構造と連動する必要があります。緊急ボタンが作動すると、内部接点の状態が変化し、制御システムに信号が送信されます。
一般的な連絡先の取り決めは次のとおりです。
- 安全回路用の常閉 (NC) 接点
- さまざまな制御信号に対応する複数の接点ブロック
- 柔軟な設置のためのモジュラー設計
信頼性の高い接点材料を使用することで、繰り返しの開閉による電気的故障を軽減します。最適化されたスプリング機構と組み合わせた接点システムは、緊急事態時にも安定したパフォーマンスをサポートします。
緊急停止装置は、機械が即時停止機能を必要とする業界全体で広く使用されています。
生産機械には多くの場合、オペレーターが予期せぬ問題に迅速に対応できるように、コントロール パネルまたは機械フレームに緊急ボタンが装備されています。
ロボット機器や自動生産ラインには、オペレーターと機器を保護するための高速シャットダウン機能が必要です。
制御盤には非常停止機能が組み込まれており、一元的な安全管理を実現します。
可動部品、切断システム、またはコンベア機構を含む機械では、安全設計の一環として緊急制御が一般的に使用されています。
適切な緊急停止コンポーネントを選択するには、機械的要件と電気的要件の両方を考慮する必要があります。
重要な要素には次のようなものがあります。
| 選択要素 | 理由 |
| リセット方法 | システムが動作に戻る方法を決定します |
| 接点構成 | 制御回路設計と一致する必要がある |
| 設置サイズ | コントロールパネルとの互換性を確保 |
| 動作環境 | 材質と保護要件に影響を与える |
| 機械的耐久性 | 長期信頼性に影響を与える |
適切に選択された緊急制御コンポーネントは、便利なメンテナンスおよび操作手順をサポートしながら、機械の安全性を向上させることができます。
産業オートメーションが発展し続ける中、安全コンポーネントは依然として機械設計の重要な部分です。緊急停止ボタンは、オペレーターと機器保護システムを直接接続します。
YIJIA産業電気株式会社は、押しボタン スイッチ、信号ランプ、リレー、コンタクタ、ブザー、緊急制御コンポーネントなどの産業用電気制御製品に重点を置いています。継続的な製品改善と品質管理の実践を通じて、YIJIA はさまざまな産業用制御アプリケーション向けに設計されたソリューションを開発しています。
プッシュプル ロック機構は、機械的ロック機能と電気的スイッチ機能を組み合わせて機能し、明確で信頼性の高い緊急対応方法を確立します。耐久性のある構造と実用的な操作設計により、非常停止ボタンは、最新の産業機器全体の安全性と制御の信頼性を向上させる上で重要な役割を果たし続けています。
